L531-R高速立式点胶机

L531-R高速立式点胶机

简介:

L531-R喷射式高速点胶机是实锐自主研发设计和生产的设备，为客户带去创新的小体积高速全自动在线式点胶解决方案，该设备可以单机生产，也可以添加上机板/下料板/驳接机运用在流水线中生产，自动进出料。除了标准产品，极富经验的实锐工程师还可为客户定制方案，解决客户独特的应用需求

主要特点：

1. 全自动在线式喷胶，自动进出料

2. 非接触式喷射技术，消除Z轴移动实现高度方向精确定位

3. 胶量自动补偿系统，采用超高精度天平。

4. 非接触式激光测高技术，自动检测产品高度，自动调节喷胶高度。

5. 飞行高速拍摄技术为位置触发方式，每秒120帧图像。

6. 飞行喷胶控制模式，可避免位置偏差及振动问题

7. 成熟的软件控制系统，友善的人机界面程序。

8. 可升级的自动化点胶控制平台便于改变配置，以满足产品多样化和产品提升需求

应用范围:

1. PCB板组装: 精细涂覆、底部填充、贴装粘合、点布焊膏

2. 微电子封装: 倒装芯片、晶元连接、芯片包封、围坝填充

3. LED封装: 点荧光粉、腔体包封

推荐流体：

• SMT粘剂（涵盖含有硬质颗粒的导电粘剂）

• 硅树脂

• LED荧光粉

• 底部填充剂

• 热熔胶

• 锡膏

• UV胶等

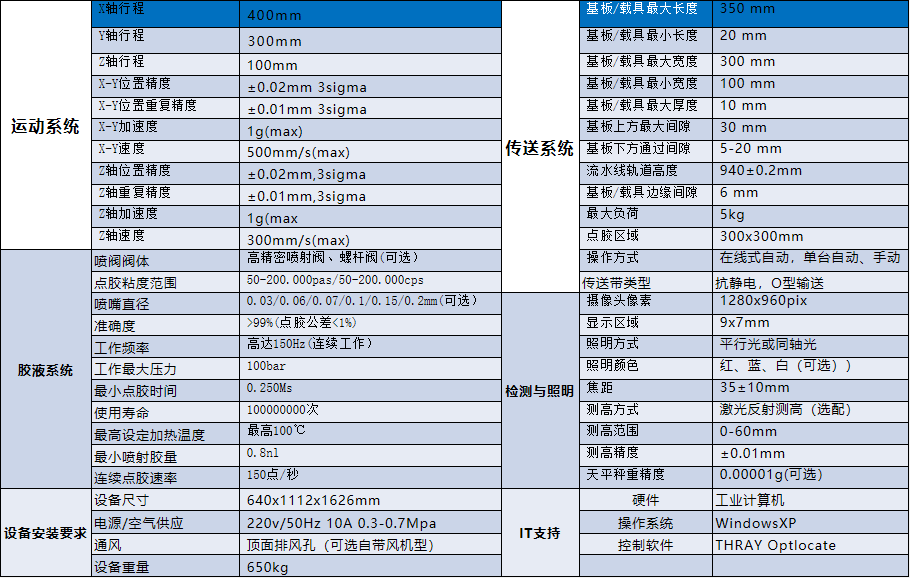

主要配置及规格参数：

高精密喷射式点胶压电阀、自动进出料系统、三轴运动系统、产品到位固定系统、自动擦胶系统和自动测试对位、自动称重系统、数字式视觉识别系统、胶水液位传感器、在线式联机通信系统、非接触式测高传感器、胶重自动补偿系统、基准点标识。

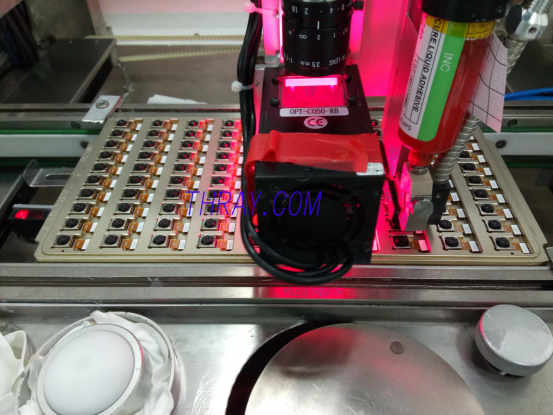

THRAY案例（芯片封装围坝填充）

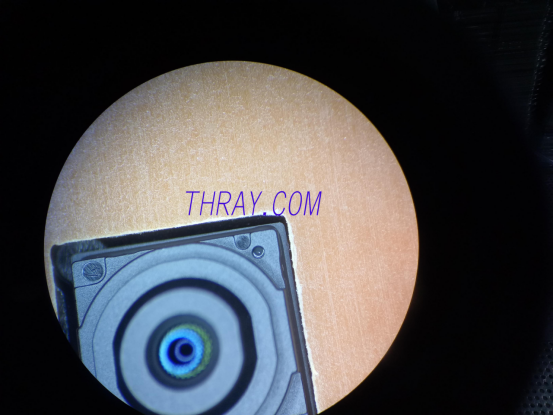

THRAY案例（CCM模组芯片封装）

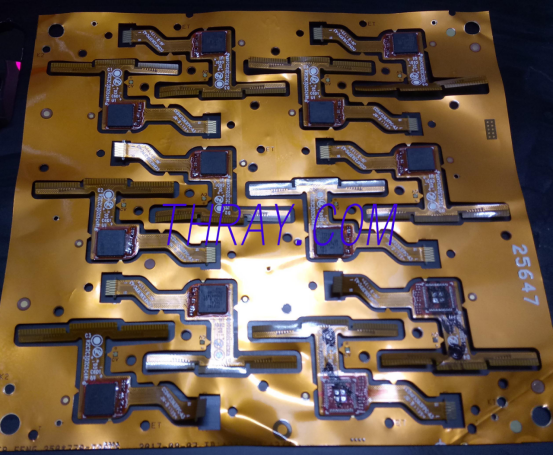

THRAY案例（CCMUV粘贴）

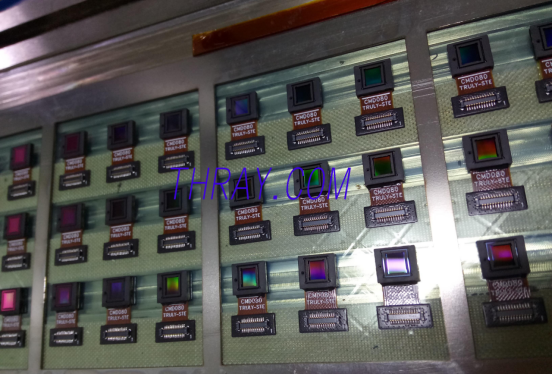

THRAY案例（CCM密封）

THRAY案例（CCM通孔密封）
