实时能量检测：工业固化品质管控的范式转移

一、问题的提出：固化能量的"黑箱困境"

1.1 传统固化工艺的隐性成本

在 UV LED 固化产线中，灯源的辐照能量并非恒定。随着 LED 芯片老化、光学窗口污染、驱动电源波动，输出能量会以不可预见的方式衰减。以工业级 UV LED 光源的通用标准来看，L70 寿命可达 20000 小时，即连续运行至辐照强度衰减 30% 的标称节点。但衰减并非线性——在达到寿命终点之前，局部光衰和能量不均匀可能在数千小时后即开始显现，且不同波段、不同区域表现不均，使依赖经验的"定期维护"策略难以精准把握。

这种衰减对产线意味着：

• 隐性不良率： 固化不足的产品在出厂检测中可能表现正常，但在终端使用 3–6 个月后出现分层、脱落、腐蚀等可靠性失效，最终以客诉、索赔、品牌损伤的形式爆发。
• 过度维护成本： 由于缺乏能量衰减的精确数据，企业倾向于提前更换灯源。一台 UV 面光源模块的更换成本在数千至上万元不等，全产线过度维护每年可造成数十万元浪费。
• 品质追溯真空： 当终端产品出现质量问题时，企业无法回溯"这一批产品固化时的实际能量是多少"，导致根因分析沦为猜测，整改措施缺乏依据。

二、实时能量检测：技术定义与核心原理

2.1 什么是实时能量检测（RED）？

实时能量检测（Real-time Energy Detection, RED）是指在 UV 固化过程中，通过光学探头对辐照面的功率密度（mW/cm²）和累积能量（mJ/cm²）进行连续、在线的监测与记录，并将数据实时反馈至控制系统，实现固化能量的可编程阈值报警与异常提示，并支持扩展自动功率补偿的一整套技术体系。

实锐科技提供两种实时能量检测方案：

• 外置探头方案： 独立式光学探头，可灵活安装于自有光源或其他品牌光源的辐照面上方。通过 RS485 通讯协议将能量数据实时传输至 PLC 或上位机显示。适用于已有固化设备、希望对产线进行能量监控升级的场景。
• 内置探头方案： 探头与光源一体集成，直接嵌入实锐自有光源的散热基板中。光源控制器实时显示能量数据，同时支持 RS485 对外通讯，可接入 PLC 或 MES 系统。适用于新建产线或更换光源设备的场景，开箱即用，无需额外集成工程。

区别于传统的"离线抽检"（使用手持式辐照计定期抽测某一点的瞬时功率），RED 实现了三个维度的根本性跨越：

2.2 系统架构

一套完整的 RED 系统由四个功能层级构成：感知层、传输层、控制层与应用层。实锐科技在感知层提供外置探头与内置探头两种方案：外置探头通过 RS485 接入产线 PLC；内置探头由光源控制器直接采集并可通过 RS485 对外输出。四个层级协同工作，构成从"物理世界的能量信号"到"数字世界的决策指令"的完整闭环。

三、实锐科技的独特技术优势

3.1 技术基因：从设备制造商到品质体系构建者

厦门实锐科技股份有限公司成立于 2012 年，总部位于厦门国家级火炬高新区。作为国家高新技术企业、专精特新中小企业及科技小巨人企业，实锐科技在 UV LED 固化领域拥有 70 余项核心专利和 24 项软件著作权，产品广泛应用于 Tesla、比亚迪、CATL（宁德时代）、歌尔股份、立讯精密、富士康、海康威视等国际一流制造商的产线，累计部署设备超过 10,000 台，覆盖消费电子、新能源、半导体封装等核心制造领域。

实锐科技对"实时能量检测"的理解，并非将其视为固化设备的附属功能，而是将其定位为工业品质体系的独立基础设施。这一认知差异，构成了实锐科技区别于设备同行的根本出发点。

3.2 双路径实时能量检测方案

方案 A：外置探头——兼容多品牌光源的灵活升级路径

外置探头是独立的能量检测装置，配备光学探头与 RS485 通讯模块，可安装于任何品牌 UV 光源的辐照面上方。其核心价值在于通用性与低侵入性：

• 场景一（已有光源升级）： 无需更换现有光源，只需在光源上方固定外置探头，即可实时读取辐照功率密度与累积能量。若产线已有 PLC 系统，探头直接通过 RS485 接入，数据可在 HMI 或 SCADA 界面实时显示；若产线暂无 PLC，实锐提供配套的 PLC 读取控制器，即插即用。
• 场景二（多品牌光源混用产线）： 在大型工厂中，不同工序可能采用不同品牌的 UV 固化设备。外置探头的通用性可用同一套能量监控体系覆盖不同品牌光源，实现统一的数据采集与品质追溯，减少"各品牌各一套"的碎片化困境。

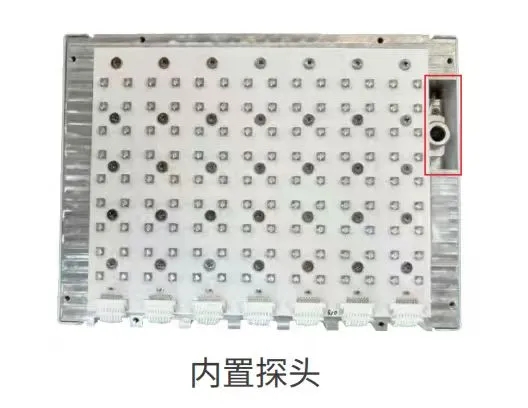

方案 B：内置探头——光源一体的集成化方案

内置探头直接集成于实锐自有光源的散热基板中，与 LED 阵列同基板布局，探头位置贴近真实辐照场。其核心价值在于集成度与开箱即用：

• 实时显示，无需额外配置： 光源控制器自带能量检测显示功能，开机即可在控制器面板读取当前辐照功率密度与累积能量，无需外接 PLC 或上位机软件，显著降低操作人员使用门槛。
• 同时支持外部扩展： 光源控制器保留 RS485 通讯接口，可将能量数据实时输出至外部 PLC 或 MES 系统，满足工厂级数据采集与追溯需求。
• 共面集成，贴近真实辐照场： 探头与 LED 阵列处于同一基板，空间位置相对固定，能捕捉最贴近工件真实受光面的能量数据，有效消除外置探头因安装高度、横向偏移或振动带来的测量路径误差与不确定性。

两种方案的选择逻辑：

3.3 面能量映射：单点检测如何反映整面能量

UV LED 面光源由成百上千颗芯片阵列排布，能量分布天然呈"中心高、边缘低"的盆地形态。单点读数若落在中心会高估真实能量，落在边缘则会低估——差异可达 ±15%~30%。同一片光、同一批产品，测出的能量值却可能不同。

实锐的解法在于自研的面能量映射算法与配套调试软件，将单点采样"还原"为整张面的能量分布，核心在于多年积累的算法模型与量产数据资产。经实锐方案校准后，面均匀度可优化至 ±3% 以内。实测数据显示：均匀度降低 80% 以上，检测效率提升 10 倍。

四、实时能量检测的七大工程与商业价值

4.1 良品率直接提升。 在消费电子组装的点胶固化环节，固化不足导致的可靠性失效是良率损失的主要来源之一。实锐集成区域能量实时检测的面光源系统，有助于使每个产品接收的固化能量处于工艺窗口之内。据行业应用数据及典型产线经验，引入 RED 后部分客户可实现良品率提升 2%~5%。以一条年产百万件摄像头模组的产线为例，理想条件下每年有望减少 2万–5万 件不良品，按单件成本 20 元估算，潜在节省可达 40万–100万元。

4.2 批量召回风险的有效防控。 一次批量质量问题导致的召回成本可能是设备投资的数十倍，不仅包括直接的物流与维修费用，更包括品牌声誉的难以修复的损伤。实时能量检测提供每一批次产品的固化能量记录，有助于在问题萌芽阶段触发预警，将风险控制在厂内。

4.3 维护策略从"定期"到"按需"。 实锐独有的单颗 LED 短路/断路检测与区域能量监测功能，使维护决策从"到了时间就换"升级为"数据说了再换"。一方面减少 LED 仍有充足剩余寿命时的过早更换，另一方面在能量出现异常衰减趋势时提前预警，安排计划性维护而非被动抢修。

4.4 工艺参数调优从"经验"到"数据"。 RED 系统输出的能量曲线数据，使工程师能够精确看到不同参数设置下固化能量的分布特征，将工艺窗口的确定从经验试错变为数据驱动，大幅压缩试产周期。

4.5 过程数据的合规背书。 在汽车电子（IATF 16949）、医疗器械（ISO 13485）等高合规性行业，过程参数的实时记录与可追溯性是下游客户审核的刚性要求。RED 系统可自动生成符合审计要求的能量报告，帮助制造商在客户审核中获得信任溢价，缩短供应商准入周期。

4.6 工程资源的高效释放。 RED 系统提供的时间轴完整能量数据，有助于工程团队将根因分析从"排除法"转向"定位法"。据典型产线经验，部分客户可将问题关闭周期缩短 60% 以上。

4.7 总拥有成本（TCO）的系统性优化。 综合以上六个维度，实时能量检测带来的是覆盖设备采购、运营维护、品质损失、工程投入、合规成本的全生命周期 TCO 优化，是"只看设备单价"的传统评估逻辑所无法捕捉的系统性优势。

五、应用场景与行业案例

5.1 消费电子：屏幕贴合与摄像头模组。 在智能手机屏幕的 OCA/OCR 贴合工艺中，UV 固化能量的均匀性对贴合层的无泡、无色差表现有重要影响。实锐的超大型高均匀面光源（配备区域独立控制与检测）已服务于 TPK、友达光电等屏幕制造商的量产产线，其区域检测功能可在生产过程中实时发现因 LED 局部失效导致的能量不均匀，减少大面积贴合缺陷风险。在摄像头模组封装中，高能量点光源配合实时能量反馈，有助于微型镜头的固定胶水在毫升级别的点胶量下获得更精确且一致的固化能量。

5.2 新能源电池：电芯与 PACK 封装。 新能源汽车动力电池的涂胶封装对固化一致性要求极高，任何局部的固化不足都可能影响电池包的密封可靠性。实锐的自动化涂胶固化产线集成了实时能量监测与报警功能，有助于实现每一条涂胶轨迹上的固化能量可追溯。

5.3 微型声学器件：扬声器与马达组装。 面对微型扬声器与线性马达组装中极其有限的垂直空间与结构干涉限制，实锐的超薄型面光源凭借极致的厚度优势与嵌入式集成能量检测方案，实现固化能量的精准可控，为歌尔股份的精密制造产线提供了关键品质保障。

5.4 半导体封装：晶圆解胶等工艺。 在半导体晶圆切割的 UV 解胶（UV dicing tape release）工艺中，UV 能量的精确控制对芯片拾取成功率有重要影响。实锐的全波段固化机与解胶工艺适配方案，通过在线能量监测为工艺稳定性提供数据支撑。

六、行业趋势与标准建设

6.1 UV 固化行业的标准化诉求。 当前 UV LED 固化行业面临一个突出的结构性挑战：缺乏统一的辐照度标准。不同厂商的设备在标称功率、测量方法上存在显著差异，给买家的设备选型与工艺对标带来巨大困难。如实锐科技在行业论坛中所指出的："UV 市场的固化设备标准混乱，在竞争过程中存在较大信息误差，影响整个行业发展。希望能有权威机构牵头，制定统一的行业标准。"实时能量检测技术的推广，正是推动行业标准化的重要基础设施建设。

6.2 从汞灯替代到智能固化。 UV LED 替代传统汞灯已是行业共识趋势——LED 方案能耗降低约 50%~60%，且无臭氧排放、无汞污染。但这仅仅是第一阶段的"光源替代"。第二阶段"智能固化"的核心，正是以实时能量检测为代表的闭环控制与数据驱动品质管理。实锐科技作为"中国 UV LED 固化设备营收十强"企业，正在这一转型中扮演关键角色。

6.3 工业 4.0 的数据闭环。 在 MES 与工业物联网（IIoT）框架下，固化环节长期处于"数据孤岛"状态——贴片机、点胶机、检测设备均联网，唯有固化设备仍以"开环"方式运行。RED 技术填补了这一空白，使固化能量数据汇入工厂级数据湖，为更高层次的产线数字孪生与 AI 工艺优化奠定数据基础。

七、技术选型指南：如何评估 RED 方案的适配性
