车载 ECU PCB三防涂覆UV-LED固化光源选型与量产工艺实践
发表时间：2026-08-28 09:49:01浏览量：685
一、车载 ECU 三防涂覆的四大挑战
区别于消费类 PCBA，车载 ECU 控制器需通过 AEC-Q100等可靠性验证，长期承受 −40~125℃ 高低温循环、湿热、盐雾、粉尘与振动，三防涂覆固化质量直接决定整车电控寿命：
固化充分性：BGA 底部、连接器根部、元件引脚间隙易成阴影区，局部欠固化将导致起泡、返粘、耐盐雾失效。
低温升约束：MCU、铝电解电容、接插件对热敏感，传统高压汞灯红外热辐射大、板面温升难控，易诱发焊盘热应力开裂。
光照均匀性：元件高低差形成光学遮挡，光源均匀度不足会同一块板「表干里不干 + 局部黄变」并存。
节拍与一致性：需匹配选择性涂覆机 1–5 m/min 线速；光源连续运行 24h 输出漂移必须可控、可追溯。
传统汞灯短板：光谱杂（含 185/254/365 多峰）、需预热、灯管 800–1500h 衰减更换、输出随老化持续漂移——不满足汽车电子过程能力管控。
二、实锐 UV-LED 设备技术基准
设备系列
|
参数
|
车载三防适配位 |

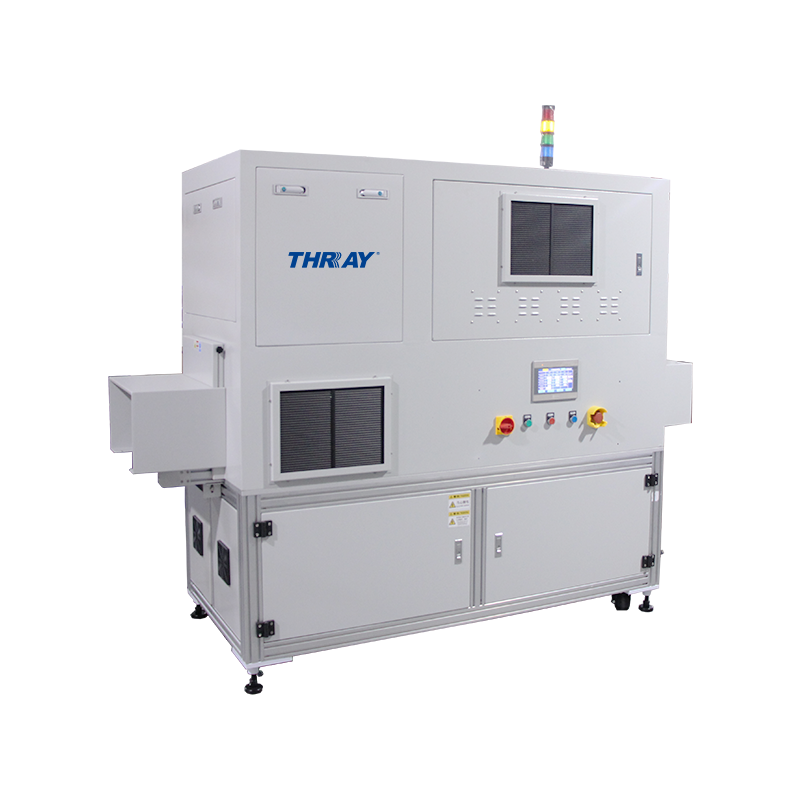

UVG-300 在线隧道炉 |
波长：365nm（首尔1280颗灯珠）； 皮带宽 300mm；灯高（皮带面→灯源）100–300mm可调； 风冷，I>300mw/cm²，同点波动 ≤±5%、不同点 ≤±8%；自带 UV 能量检测+灯珠短路报警
|
在线主固化段，1–5 m/min 节拍 |

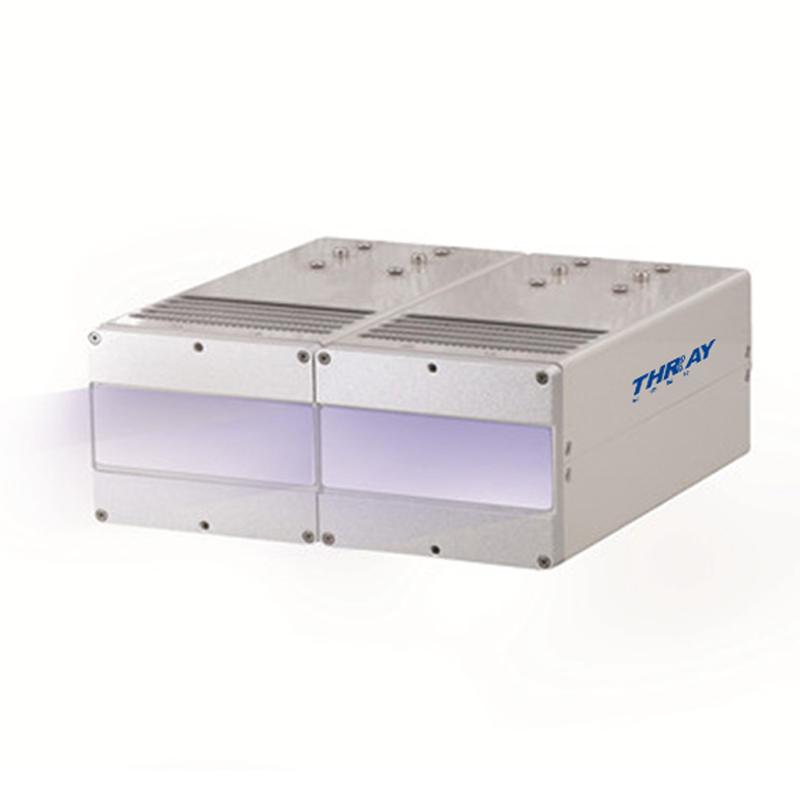

THRAY 25150 面光源 |
365/385/405/465nm可选； 25×150mm 可定制； 高效风冷 寿命 >20000h； 1–100% 功率可调；I/O+RS232；冷光源无热辐射
|
近场阴影区补强、离线工位、治具翻转照射 |
UVG-300 在线隧道炉 THRAY 25150 面光源
三、车载 ECU 三防 UV-LED 固化工艺窗口
基础公式：E(mJ/cm²) = I(mW/cm²) × t(s)，t = L(cm) / V(cm/s)，L 为有效发光窗，V 为线速。
3.1 在线隧道炉工位（UVG-300）
波长：365nm（丙烯酸酯/聚氨酯主流引发窗）
工作面辐照度 ：I>300 mv/cm²（同点≤±5% 波动）
灯高：100–300mm 可调
能量密度 E：UV+湿气双固化表干段 800–1500 mJ/cm²；纯 UV 体系 1200–2000 mJ/cm²（最终以 Electrolube / K-5065 / 漆厂 TDS 为准）
线速例：L≈18cm（3 段拼接）、I=300、V=3 m/min → t=1.2s → E≈1080 mJ/cm²（落表干窗）
板面温升：3 m/min 时皮带左/中/右表面 ≤60℃，元件实际温升远低于汞灯工艺
3.2 近场补强工位（THRAY 面光源）
工作距离：按灯头规格书标定，不写统一值
用途：BGA 底、连接器根部隧道炉阴影区定点补能；多灯双向拼接补大板边缘
能量校核：必须用 EIT Power Puck或同级UV能量计贴实测，不信赖触摸屏显示值
⚠️ 假性固化提示：瞬时光强过高→表层结皮、内部光引发不足→冷热冲击后开裂。须以漆厂TDS能量上限为约束，用 E=I×t反推线速，而非盲目拉满功率。
四、量产常见痛点与实锐对策
量产痛点
|
实锐对应能力 |
阴影欠固化 | UVG-300 同点波动≤±5%；THRAY 多灯拼接处能量一致，阴影区近场补强
|
光源衰减漂移 |
UVG-300自带能量检测+LED 电流电压检测+短路报警；THRY标称 >20000h、衰减率低，建议每周radiometric mapping
|
热损伤敏感器件 |
UV-LED 冷光源无红外；UVG-300 风冷炉内<60℃、皮带面≤60℃（3m/min）
|
板边缘能量塌边 |
300mm皮带幅面，PCB 左右各留 ≥20mm余量；THRAY 面光源按板尺寸定制发光区
|
五、落地建议
先小板静态后上线：同漆种、同膜厚（25–75μm）静态找最小表干t₀，V = L/t₀×0.8 安全系数。
能量计校一次：EIT Power Puck 贴皮带面校E。
阴影区单列工艺：BGA/连接器走 UV+湿气双固化漆，过炉后静置 24–72h湿气补强。
衰减预警：UV-LED 输出跌 10% 即接近窗口边缘，建台账换灯不靠肉眼。
六、典型场景参考
华东工控板代工厂：UVG-300 三段 L≈18cm、 I≈300、 V=3m/min、 E≈1080 mJ/cm²，替换 30min 热烘箱，单板过炉 20s，滚动报废率由 1.2% 降至 0.1 级，能耗约 1/3。（实锐售后抽样，非书面承诺）
新能源车企供应链 PCBA：UVG-300 主固化 + THRAY 25150面光源补BGA 底，通过冷热冲击与盐雾摸底，替代原汞灯线。
以上案例不指向具体客户名，仅供同场景基准参考。
结语
车载 ECU 三防涂覆不是“把汞灯换成 LED”就行，而是光学+散热+工艺+追溯的系统工程。以实锐 UVG-300担在线主固化，以 THRAY 25150面光源补阴影，按漆厂TDS标定能量，是汽车电子量产可复制的路径。
