储能集成板点胶：精密点胶、UV固化与视觉检测一体化方案

随着储能系统、电池PACK及CCS（Cell Contact System，集成母排）向高集成度、自动化方向发展，FPC/PCB、铜铝排、塑胶支架及连接器等部件对装配和防护工艺提出了更高要求。

在储能集成板和CCS集成母排中，点胶可根据产品结构用于结构固定、焊点补强、绝缘防护、局部密封及减震缓冲等场景。因此，储能集成板点胶不仅要关注“有没有胶”，还需要控制点胶位置、胶量、胶路稳定性、固化条件以及最终检测结果。

一、储能集成板为什么需要精密点胶？

CCS集成母排通常包含FPC/PCB、金属排、塑胶结构件和连接器等不同部件，不同区域的点胶要求也有所不同。

例如，FPC及塑胶支架需要稳定的结构固定，焊点区域可能需要小胶量补强，局部导电区域则需要进行绝缘防护。因此，设备需要具备稳定的出胶控制和准确的点胶定位能力。

对于自动化生产而言，典型工艺可以形成：

产品上料 → 视觉定位 → 精密点胶 → UV固化 → 视觉检测 → OK/NG判定 → 自动下料

二、视觉定位+精密点胶，提高点胶一致性

储能集成板结构复杂，产品来料位置和局部高度可能存在一定变化，因此视觉定位和测高功能可以帮助设备适应实际产品状态。

实锐官网公开的RS331系列精密点胶设备可根据具体配置集成CCD、点胶及测高功能，官网资料显示其X/Y/Z轴重复定位精度可达到±20μm级，可用于精密点胶自动化场景。

了解更多：台式点胶机-RS331

不过实际项目中的点胶效果还会受到胶水黏度、胶阀、喷嘴、夹具、视觉系统及产品公差等因素影响，最终精度需要结合样件进行验证。

对于高度存在变化的产品，还可以通过测高和高度补偿减少离胶、碰胶及胶路尺寸偏差。

实锐官网公开的L531-R高速立式点胶机配置非接触式激光测高、视觉识别、胶量自动补偿及自动进出料等功能，适合高速在线点胶应用。

了解更多：实锐L531-R 高速立式点胶机

三、UV LED固化，让点胶工艺形成闭环

对于部分采用UV固化胶的储能集成板点胶工艺，完成施胶后还需要进行UV LED固化。

UV固化效果与波长、光强、照射能量、照射时间、胶层厚度以及产品结构遮挡等因素有关。因此 UV 固化设备需要结合胶水供应商提供的工艺参数进行匹配选型。

针对不同的产品结构和生产节拍，可选用点光源、线光源、面光源、抽屉式或流水线式等 UV LED 固化设备。

了解更多：实锐 UV LED 固化系列产品

需要注意的是，UV胶并不是所有储能PACK或CCS点胶场景的通用材料，具体胶水型号及固化条件仍应通过材料资料和实际样件验证确定。

四、视觉检测，让点胶质量可量化

点胶和固化完成后，还需要对胶路进行检测。

根据产品质量要求，可以采用2D或3D视觉方案，对胶路位置、连续性、缺胶、断胶、溢胶、胶宽及胶高等进行检测。

2D视觉适用于部分胶路外观和位置检测；如果产品对胶高、截面积或三维轮廓有更高要求，则可以进一步评估3D视觉检测。

同时，在线UV能量检测主要用于监控UV设备实际运行状态，而材料固化程度则需要结合具体材料体系，通过实验室测试等方式进行评价，两者不能相互替代。

五、储能点胶向“一体化方案”发展

对于储能集成板、CCS集成母排及储能PACK点胶项目，与其分别采购点胶、固化和检测设备，不如从产品工艺出发进行整体规划。

实锐科技官网目前公开的产品体系覆盖点胶注胶、UV LED固化、UV能量检测以及自动化及非标定制等方向，可以根据产品结构、胶水特性、生产节拍及自动化要求进行方案组合。

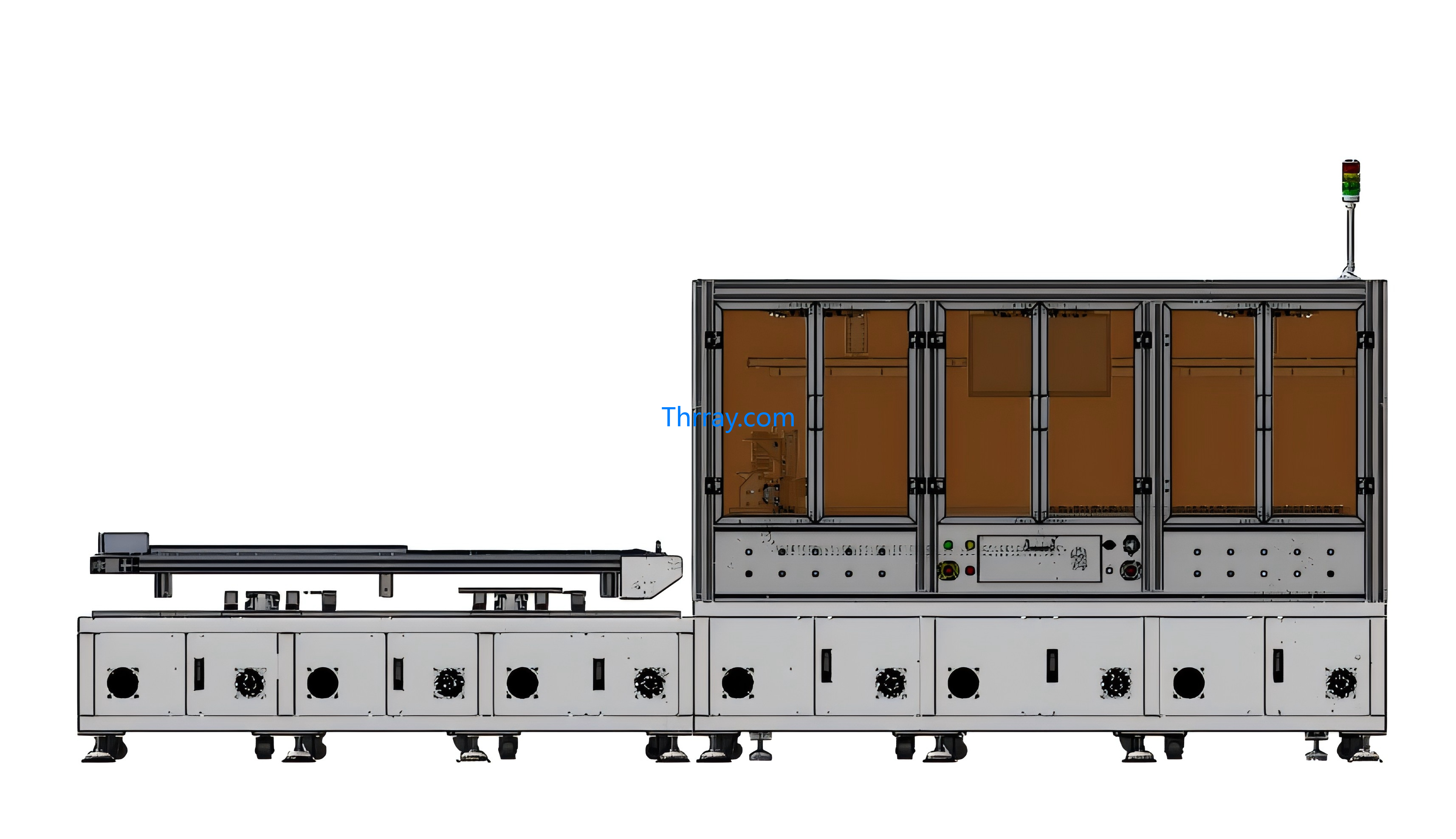

典型的一体化方案可以将：

CCD视觉定位 + 精密点胶 + 测高补偿 + UV LED固化 + 视觉检测 + 自动上下料

进行整体设计，从而减少不同设备之间的重复定位和工艺衔接问题，提高生产过程的一致性。

 合作商

结语

储能集成板点胶正在从单一的施胶工序向精密点胶、UV固化、视觉检测及自动化一体化方向发展。

对于正在规划CCS集成母排点胶、储能PACK点胶或储能集成板自动化生产的企业，应结合产品图纸、样件、胶水资料、点胶要求及生产节拍进行设备选型和工艺验证。

从点胶，到固化，再到检测，实锐科技为储能行业提供面向具体工艺需求的自动化点胶解决方案。
