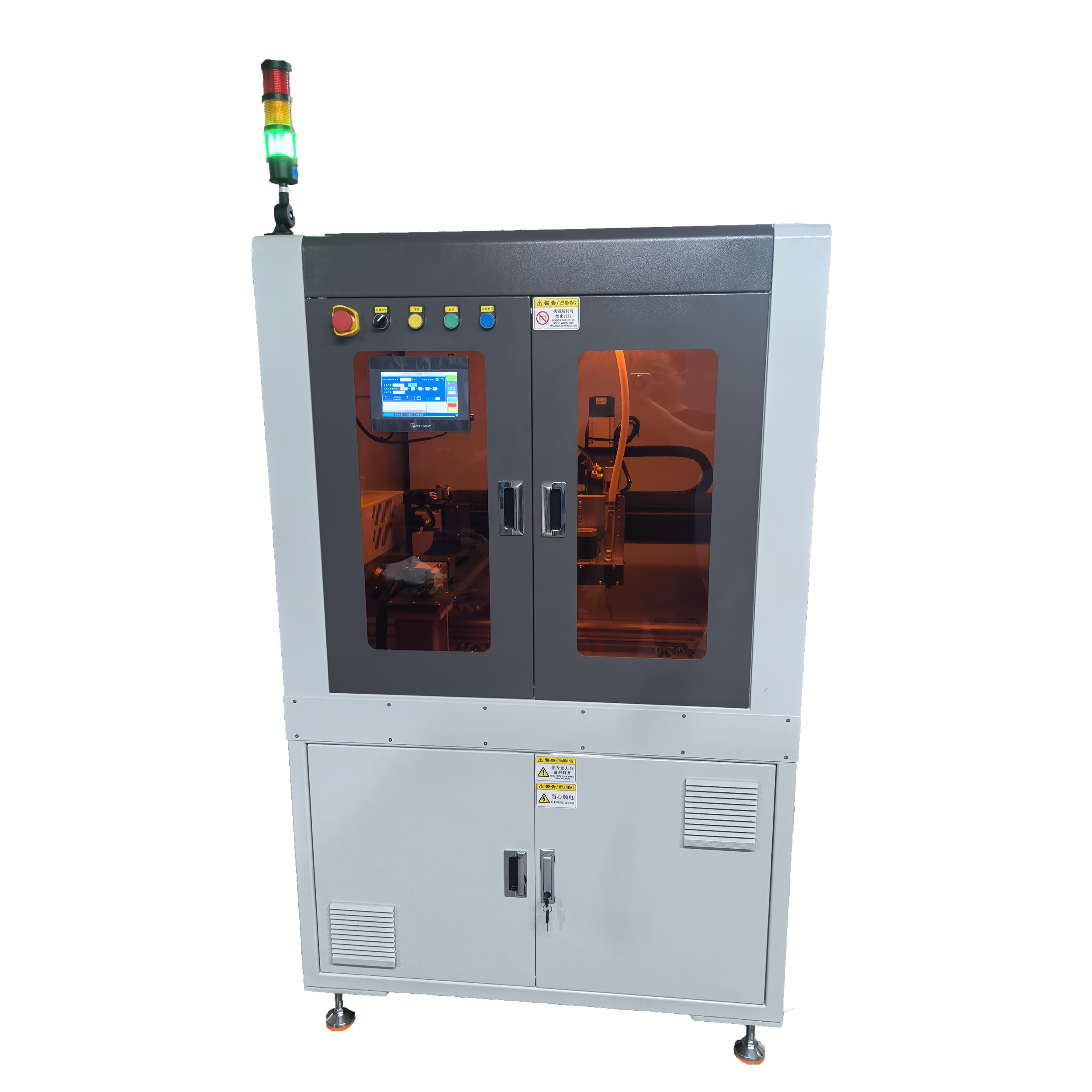

TR-K7002在线点胶机

TR-K7002在线点胶机

核心特点

• 四轴高精度运动平台　XYZA 四轴伺服龙门架构，X/Y/Z 重复定位精度 ±0.02mm，A 轴支持 360° 无限旋转；伺服滚珠丝杠驱动，速度快、抖动小，支持点到点、直线、圆弧插补多种运动模式。手持示教器编程，支持 CAD 图纸直接导入生成点胶轨迹，换型快速。
• 双桶不停机供胶系统　配置 2 个 2600ml 大容量压力储胶桶，双桶单阀，气动三通球阀自动切换，换胶无需停机，减少产线停机时间。胶桶缺料检测，胶水用尽触发声光报警提醒换桶。复动顶针式撞针点胶阀，断胶干脆，适配包装硅胶等中高粘度胶水。
• 在线可调流水线　轨道宽度 50-420mm 连续可调，轨道高度 880-920mm 可调；工位一用一备，提升设备稼动率。标配 SMEMA 工业标准接口，可无缝对接上下游自动化设备，实现在线式全自动流水线生产。作业区配置离子风扇，满足 ESD 防静电规范。
• 高可靠性指标　设备 CMK≥1.67；拼板 FPY≥99%；MTBF 目标 90 小时，MTTR 目标 1 小时，满足批量连续生产对稳定性与快速维护的要求。
• 安全防护与机身结构　全封闭安全防护罩配透明可视窗口与内置照明灯，可直观观察点胶状态；安全门带门禁互锁，开门即停。DC24V 三色报警灯（运行 / 待机 / 故障声光报警）；线缆收纳线槽，活动部位配置拖链防护。机身采用优质钢材 + 工业铝型材，底部福马脚轮 + 调平脚，方便移位与调平。
• 智能控制系统　恒控运动控制卡 + 手持示教器，支持存储多套产品工艺配方，换型直接调用参数。故障自诊断，精准提示故障点位；完整记录设备运行与故障日志，便于维护分析。模块化电气布局，冷压端子接线，线号标识清晰。
